Scan 3D d’un bâtiment : pourquoi relever l’existant avant travaux

Vous préparez la rénovation d’un bâtiment, l’extension d’un site industriel ou la modification d’un réseau technique, et le seul plan disponible date de la construction ? Le scan 3D mesure ce qui existe réellement et vous donne une base fiable pour vos études et vos travaux. Pour voir à quoi ressemblent les livrables, S3D Engineering présente ses relevés par scan 3D : CHU de Bordeaux, Théâtre Montparnasse, barrage de Saint-Savinien ou encore une cheminée industrielle de 30 m.

Pourquoi les plans d’origine d’un bâtiment sont rarement fiables

Un plan d’archives décrit ce que l’architecte avait prévu. Il ne décrit pas ce que l’entreprise a construit, ni ce que trois générations d’occupants ont modifié depuis. Une cloison déplacée en 1985, une trémie rebouchée, un faux plafond posé sans déclaration : rien de tout ça ne figure sur le papier.

S’ajoute une question d’usure. Un tirage papier se déforme avec le temps et les photocopies successives, et les cotes manquent souvent là où vous en avez besoin. Un relevé à jour vous permet de commander les menuiseries et de dimensionner les réseaux sur des mesures réelles, pour une pose sans surprise.

Un relevé à jour vous donne une base sûre pour lancer un chantier lourd dans un bâtiment existant. L’approche scan-to-BIM de S3D Engineering garantit une restitution fidèle de l’existant, avec un contrôle de la précision à chaque étape : vos études et vos commandes partent de mesures réelles.

Comment se déroule le scan 3D d’un bâtiment sur place

Le technicien pose un scanner laser sur un trépied, lance une rotation complète, puis déplace l’appareil vers la station suivante. Pièce par pièce, couloir par couloir. Chaque station enregistre des millions de points, et le logiciel les assemble ensuite en un seul « nuage de points » de tout le bâtiment.

Côté précision, les scanners laser actuels sont remarquables : selon la presse spécialisée GeoWeek News, le FARO Focus S70 annonce une erreur de mesure de ±1 mm. La qualité du livrable tient ensuite à la méthode. L’approche scan-to-BIM de S3D Engineering prévoit un contrôle de la précision à chaque étape, du nuage de points jusqu’au modèle final.

Votre rôle, avant le passage du technicien, tient en trois gestes. Donner accès à toutes les pièces, y compris les locaux techniques et les combles. Dégager ce qui masque les murs. Prévenir les occupants. Des pièces ouvertes le jour J, c’est un relevé complet du premier coup.

Quel livrable choisir entre plans 2D, maquette BIM et visite virtuelle

Le nuage de points est la matière première. Il se transforme ensuite en livrables adaptés à votre métier : plans 2D, maquette BIM, visite virtuelle, plans isométriques ou PID. Chaque format répond à un usage précis.

Les plans 2D restent le document de référence pour les architectes et les entreprises : vue en plan, coupes, façades. S3D Engineering en a livré pour des écoles, un centre de loisirs, un hôtel particulier ou des bâtiments industriels.

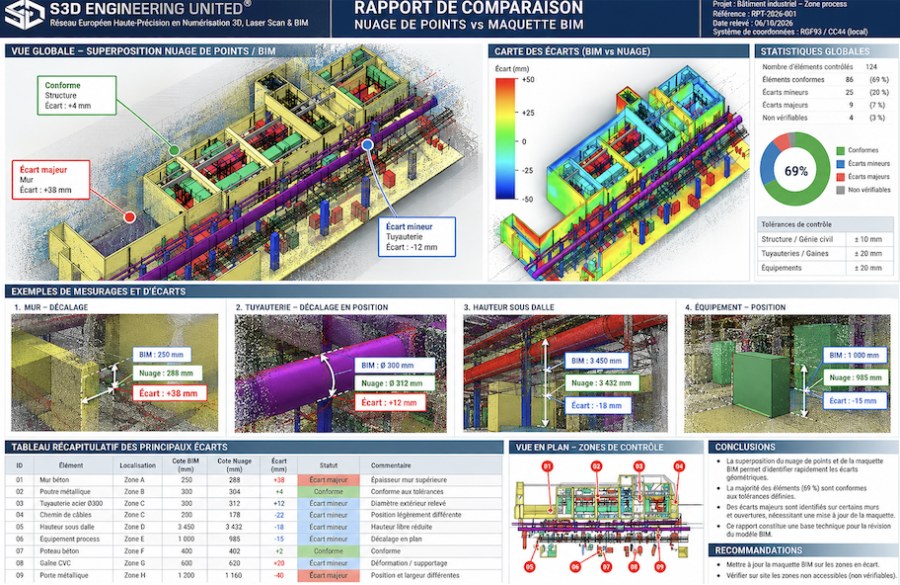

La maquette BIM va plus loin : elle associe à chaque objet ses informations techniques (matériaux, équipements, réseaux MEP), facilite la coordination entre architecture, structure et MEP en détectant les conflits avant le chantier, et devient un jumeau numérique pour la maintenance et l’exploitation. Le modèle est compatible avec Revit, IFC et ArchiCAD.

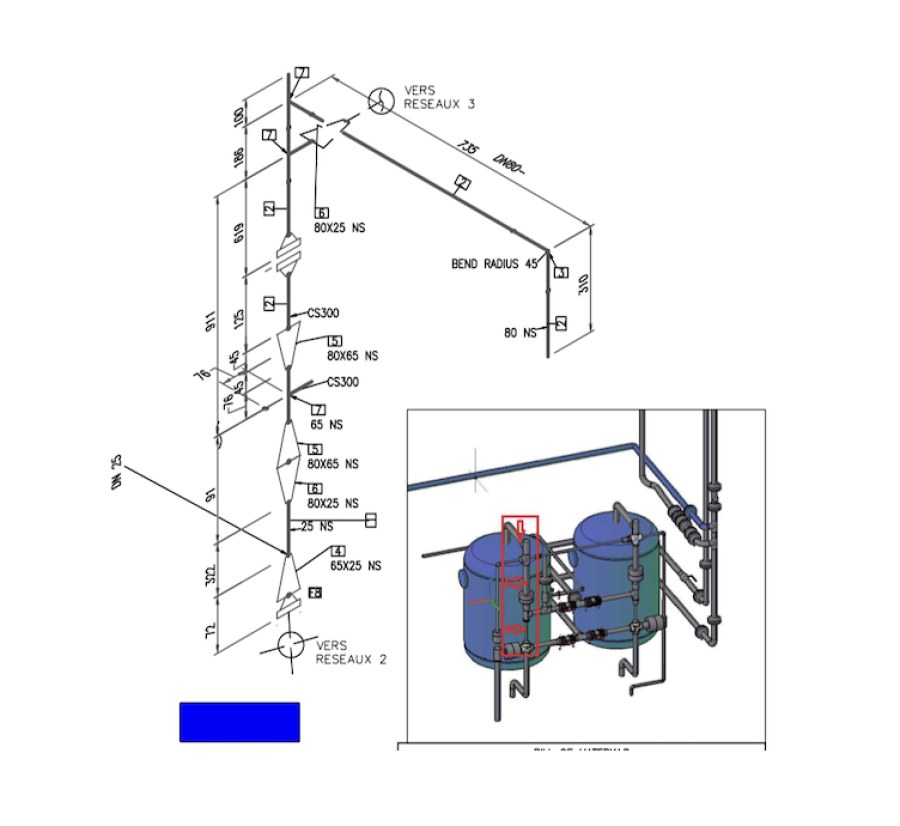

La visite virtuelle permet de naviguer dans un jumeau numérique de votre site depuis un ordinateur, une tablette ou un smartphone, de prendre des mesures précises et de préparer des interventions sans vous déplacer. Les plans isométriques et PID, eux, schématisent clairement les réseaux de tuyauterie, les installations électriques et les gaines CVC d’un bâtiment ou d’une usine.

Ce que le niveau de détail (LOD) change sur le devis

Dès qu’on parle de maquette BIM, un sigle apparaît sur le devis : LOD, pour Level of Development. Les niveaux 100, 200, 300, 400 et 500 ont été définis par l’American Institute of Architects, rappelle le National BIM Standard américain publié par le NIBS. Plus le chiffre monte, plus chaque élément est modélisé précisément, et plus il faut d’heures de modélisation.

Le LOD 500 désigne un ouvrage modélisé tel que construit, vérifié sur le terrain en taille, forme, position et quantité. C’est exactement ce qu’on attend d’un relevé de l’existant. Les réalisations de la page citée plus haut montrent les trois niveaux hauts : LOD 350 pour un site industriel de 2 000 m², LOD 400 MEP pour le Mémorial australien, LOD 500 pour une cuve industrielle relevée au scanner FARO.

Le niveau de détail s’adapte à vos besoins, de LOD 100 à 500. Précisez-le dès la demande de devis, par famille d’éléments si vous le souhaitez : vous obtiendrez une maquette parfaitement ajustée à votre usage.

Bien préparer votre demande de relevé

Quelques informations suffisent pour obtenir un devis précis, et vite : S3D Engineering propose aussi de réserver un appel gratuit pour discuter de votre projet.

Indiquez d’abord l’usage prévu : rénovation, maintenance, extension, gestion documentaire. Le livrable et son niveau de précision seront adaptés à votre métier.

Précisez ensuite le périmètre : combles, toiture, vide sanitaire, locaux techniques, faux plafonds. S3D Engineering s’appuie sur des relevés par scan 3D de haute précision pour collecter toutes les données nécessaires sur site, même dans des environnements complexes ou difficiles d’accès.

Précisez les logiciels de vos équipes : les maquettes sont compatibles avec Revit, IFC et ArchiCAD, et tous les livrables sont centralisés sur la plateforme cloud souveraine united3d.tech, accessible à tout moment.

Pensez aussi au nuage de points : il peut constituer un livrable en soi, comme le « Scan 3D vers Nuage de Point » réalisé par S3D Engineering pour ST Micro.

Enfin, indiquez votre calendrier. Avec un devis en 2 h, des scans en 24 h et des premiers livrables en 48 h, vos études peuvent démarrer rapidement, partout en France.

Commandez le relevé avant de consulter les entreprises. Elles chiffreront sur un existant restitué fidèlement, vous anticiperez les contraintes spatiales et techniques, et vous pourrez comparer des devis établis sur la même base.
